浅谈湖北高压固态软启动柜功能

来源:www.yxhljd.com 发布时间:2020年05月25日

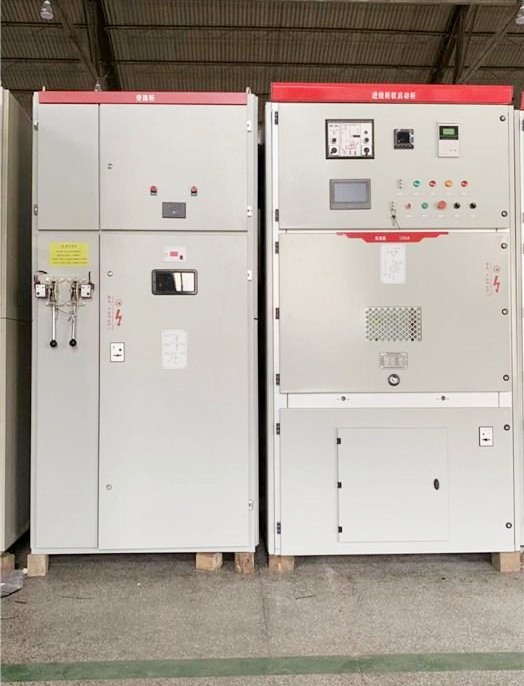

高压固态软启动柜柜体采用焊接结构,具有防尘性好、结构紧凑、美观大方的特点.那它有哪些功能呢?湖北高压固态软启动柜湖北高压固态软启动柜厂家亿信华联就来跟大家详细讲讲。

高压固态软起动器又称中高压固态软起动器,是一种新的中高压电机软起动器,主要适用于10KV以下的中高压交电动机,采用DSP控制技术、电力电子技术及它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的方法,控制三相反并联闸管的导通角,使被控电机的输入电压按不同的要求而变化,就可实现不同的功能。


一、功能详解

高压固态软启动柜具有旁路功能,起动完成后无扰切到工频运行。

过载保护共6级保护级别,根据所设定的过载保护曲线进行保护;

过流保护:20-500%Ie 通过检测运行过程中的电流实现运行过程中的过流保护;

过压保护:主电网电压上升到120%额定电压时,延迟1~10S(可调),跳闸保护;

欠压保护:主电网电压低于额定电压70%时,延迟时间1~10S(可调),跳闸保护;

缺相保护:当任意一相缺失时,跳闸保护;

相序保护:可设置相序检测,当检测到相序错误时保护;

相电流不平衡:主回路电流不平衡度超过设定数值(0~100 %可调),跳闸保护;

晶闸管过温保护:当晶闸管散热器温度超过85℃时,跳闸保护;

起动超时保护:在设定的最长起动时间内(0~120S可调),电动机仍未达到全速,跳闸保护;

零序保护:当检测到漏电电流时,跳闸保护

具有自检程序:开机自检

二、使用条件

环境温度: -40℃~+50

空气相对温度不超过90%

海拔高度不超过2000m(海拔超过2000m上可根据具体工况特殊设计)

最高工作电压不超过额定电压的110%

电源频率:50Hz/60Hz+2Hz
