浅谈高压开关柜和环网柜的区别

来源:www.yxhljd.com 发布时间:2020年06月24日

高压成套开关柜厂家湖北亿信华联,很多客户在向本公司咨询开关柜时,很多人不太清楚高压开关柜环网柜的区别,本公司专注工业电气行业十几年,经验丰富,在这里为大家介绍两者的区别,希望能对大家有所帮助,如果您还有什么不了解的地方,欢迎前来热线咨询。


一、环网柜概述

环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源。当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性。

二、开关柜概述

开关柜是一种电气设备,开关柜外线进入柜内主控开关,然后进入分控开关,各分路按其需要设置。如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜,设有高压母线,如发电厂等,有的还设有为保主要设备的低周减载。

开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中,进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。开关柜的分类方法很多,如通过断路器安装方式可以分为移开式开关柜和固定式开关柜;或按照柜体结构的不同,可分为敞开式开关柜、金属封闭开关柜、和金属封闭铠装式开关柜;根据电压等级不同又可分为高压开关柜,中压开关柜和低压开关柜等。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场合。

三、环网柜和开关柜的区别

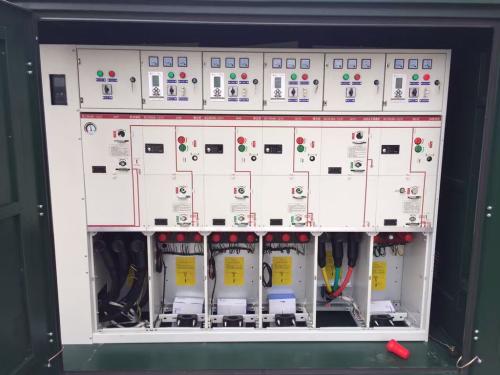

开关柜分高压、低压。高压有环网柜、中置柜、GG1A等。环网柜也有好多种。 环网柜 所谓“环网柜”就是每个配电支路设一台开关柜(出线开关柜),这台开关柜的母线同时就是环形干线的一部分。就是说,环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的含义的。

这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说,环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器。当然这只能局限在一定容量内。

这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。
