浅谈高压无功自动补偿装置
无功补偿就是电容补偿或者功率因数补偿。电力系统的用电设备在使用时会产生无功功率,而且通常是电感性的,它会使电源的容量使用效率降低,而通过在系统中适当地增加电容的方式就可以得以改善。高压无功自动补偿厂家湖北亿信华联在这里为大家简单介绍一下其基本小知识,希望能对大家有所帮助,如果您还有什么不了解的地方,欢迎前来热线咨询。
一、结构及基本工作原理

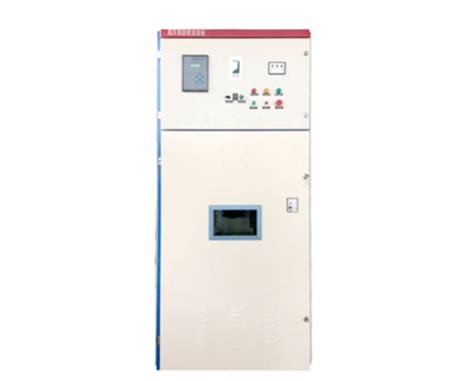

高压无功自动补偿装置,由控制器、高压真空开关或真空接触器、高压电容器组、电抗器、放电线圈、避雷器和一些必要的保护辅助设备组成。数字式高压无功自动补偿控制器是根据九区图结合模糊控制原理、按电压优先和负荷无功功率以及投切次数等要求决定是否投切电容器组,使母线电压始终处于标准范围内,确保不过补最减少损耗。在电压允许的范围内依据负荷的无功要求将电容器组一次投切到位。在投入电容器之前预算电压升高量,如果超标则降低容量投入或不投入。异常情况时控制器发出指令退出所有电容器组,同时发出声光报警。故障排除后,手动解除报警才能再次投入自动工作方式。
二、技术特征
1、电压优先
按电压质量要求自动投切电容器,电压超出最高设定值时,逐步切除电容器组,直到电压合格为止。电压低于设定值时,在保证不过载的条件下逐步投入电容器组,使母线电压始终处于规定范围。
2、无功自动补偿功能
在电压优先原则下,依据负荷无功功率大小自动投切电容器组,使系统始终处于无功损耗小状态。
3、智能控制功能
自动发出动作指令前首先探询动作后可能出现的所有超限定值,减少动作次数。
4、异常报警功能
当电容器控制回路继保动作拒动和控制器则自动闭锁改组电容器的自动控制。
5、综合保护功能
每套装置有开关保护(选配),过压、失压、过流(短路)和零序继电保护、双星形不平衡保护、熔断器过流保护、氧化锌避雷器、接地保护、速断保护等。
