◆概述

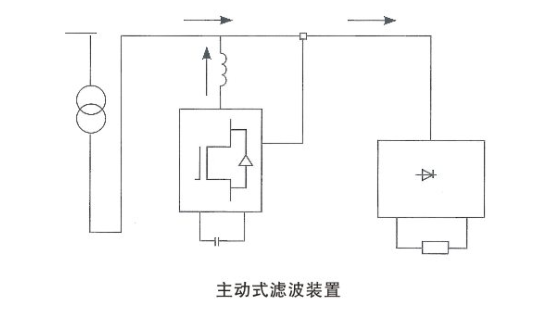

       Y一APF是一种基于电压源逆变器的电力谐波滤除装置,通过实时检测负载电流波型,动态生成反向谐波电流,实现滤波〔抵消)谐波、动态补偿系统无功与电压波动、谐振、提高功率因数等功能。具有输出特性不受系统影响、无谐波放大危险、晌应速度快、滤波范围广、滤波效率高、体积小重量轻等突出优点,已成为电力谐波和无功补偿的重要手段。

       显示操作界面采用LCD屏,操作简单方便;显示界面可以实时显示电压、电流、谐波等各参数;菜单设置灵活,可以选择消谐模式、无功补偿模式或谐波无功同时补偿模式。通过软件设定电流互感器变比及极性,根据需要设置目标功率因数以及输出电流大小,并可以实时故障记录和事件记录。

       采用最优双闭环控制技术,确保谐波检测准确、滤除率高、动态响应快,谐波滤除范围广;设备自身具有完善的保护体制和只能控制方法,可以自动监测各部分的运行情况,并根据温度自动限流,保证装置长期稳定运行;同时避免与用户系统发生谐振,保障用户设备安全运行。

       大范围的无功功率补偿(感性和容性),采用谐波和无功补偿的最优策路,使用户电能质量的治理达到最优可以与传统的无源滤波补偿装置组合使用,独特的控制算法确保二者之间结合。

      无需进行复杂的电网分析,设计选型简单,安装和操作容易,进线方式灵活,可选择顶部进线方式或底部进线方式,若选配特制的变压器,可以应用电压等级更高的场合。

      无需特制的电流互感器,对电流互感器的变比没有特殊要求。

      可以与相应容量的无源滤波器配合,以降低工程成本。
