概述

    KYN60-40.5(乙)型金属铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流50HZ、额定电压40.5KV的户内成套配电装置,作为发电厂、变电站及口翻工矿企业接受和分配电能之用,并对电路起到控制、保护和监测等功能,还可以用于频繁操作的场所。

本产品符合标准

◆GB3906(3-35KV交流金属封闭开关设备)。

◆GB/T11022(高压开关设备和控制设备标准的共用技术要求)。
◆EC60298(额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备),DL404(户内交流高压开关柜订货技术条件)。

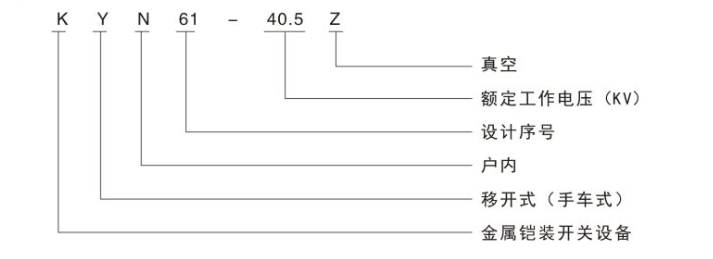

型号含义

正常使用条件
◆周围空气温度:最高温+40℃,低温-20℃。
◆湿度条件:日平均相对湿度:≤95%;月平均相对湿度:≤90%;

◆海拔高度:2000M及以下。
◆地震烈度:不超过8度。
◆水蒸气压力:日平均值不超过2.2kpa,月平均水值不超过1.8kpa

◆周围环境:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所主要特点
◆柜体结构采用组装式,断路器采用手车落地式结构
◆配用全新复合绝缘真空断路器,并具有互换性好和更换简单等特点。

◆手车车架中装有丝杠螺母推进机构,可轻松移动手车,并防止误操作而损坏推进机构

◆所有的操作均可在柜门关闭状态下进行。

◆主开关、手车和开关柜之间的联锁均采用强制机械闭锁方式,满足“五防”功能。
◆电缆室空间充裕,可连接多根电缆。

主要技术参数

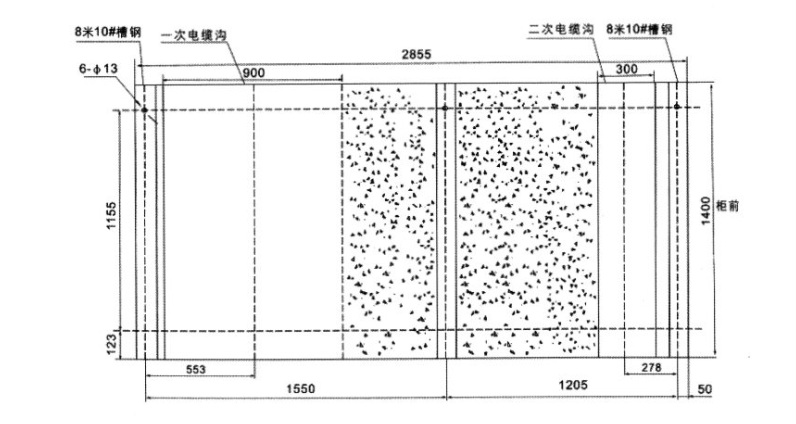

开关柜安装基础示意图及相关要求

◆电器室的高度:≥4500mm;

◆柜后距墙距离:≥1500mm

◆基础构架的平面度:≤1mm/m2

◆基础预埋槽钢高出地面部分不得超过3mm

◆可用螺栓或焊接方式固定在基础上;

◆开关柜操作走廊宽度(单列):≥3000mm,双列(面对面)≥4000mm。
