KYN28-12(GZS1)户外金属铠装中置移开式开关设备
KYN28-12型(GzS|)户内金属铠装移开式设备(以下简称开关柜)系三相交流50HZ的户内成套配电装置,用于接受和分配3-12KV的网络电能,并对电路实行控制、保护和监测。
产品详情
概述
KYN28-12型(GzS|)户内金属铠装移开式设备(以下简称开关柜)系三相交流50HZ的户内成套配电装置,用于移开式开关设备,高压开关设备厂家,高压开关设备公司接受和分配3-12KV的网络电能,并对电路实行控制、保护和监测。
本产品符合标准
◆Gb3906(3-35KV交流金属封闭开关设备)。
◆GB丌T11022(高压开关设备和控制设备标准的共用技术要求)。
◆lEC60298(额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备),DL404(户内交流高压开关柜订货技术条件)。

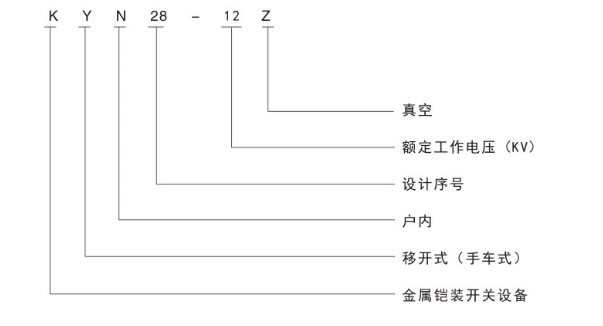

型号含义
正常使用条件
◆周围空气温度:最高温+40℃,低温-20C
◆湿度条件:日平均相对湿度:≤95%;月平均相对湿度:≤90%;
◆海拔高度:2000M及以下。
◆地震烈度:不超过8度。
◆水蒸气压力:日平均值不超过2.2kpa,月平均水值不超过1.8kpa;
◆周围环境:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

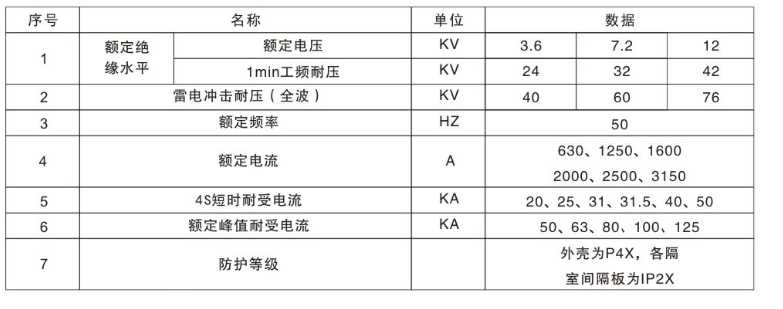

主要技术参数

结构特点
◆完全金属铠装组装式结构,组合方案广。
◆柜体选用进口的敷铝锌薄钢板,经CN机床加工。采用多重折边工艺,用拉铆螺母和高强度螺栓连接,其精度高、抗腐蚀、强度高及零件通用性强等。
◆可装配zN63A-12系列或vD4系列真空断路器,适用性广,可靠性高,实现长年免维护
◆手车设工作和实验位置,各位置均有定位和显示装置,安全可
◆由专用运载车运送手车,操作灵活轻便。
◆可靠的联锁装置,完全满足“五防要求
◆各高压室均有泄压通道,确保人身安全
◆柜门装有观察窗,可观察室内元件工作状态。
开关设备结构示意图
